全封闭防护,滚珠丝杠,四工位电动刀架,自动润滑系统,电动冷却系统,手动自锁尾座,标配三爪手动卡盘,广州数控系统,全套技术资料,随机标准附件及工具。 根据客户加工工件不同可定制机床,系统可选配:日本FANUC,日本三菱,德国西门子,凯恩帝,华中等数控系统。用户可根据自己产品的特点选用变频调速,液压卡盘,液压尾座,电动卡盘等

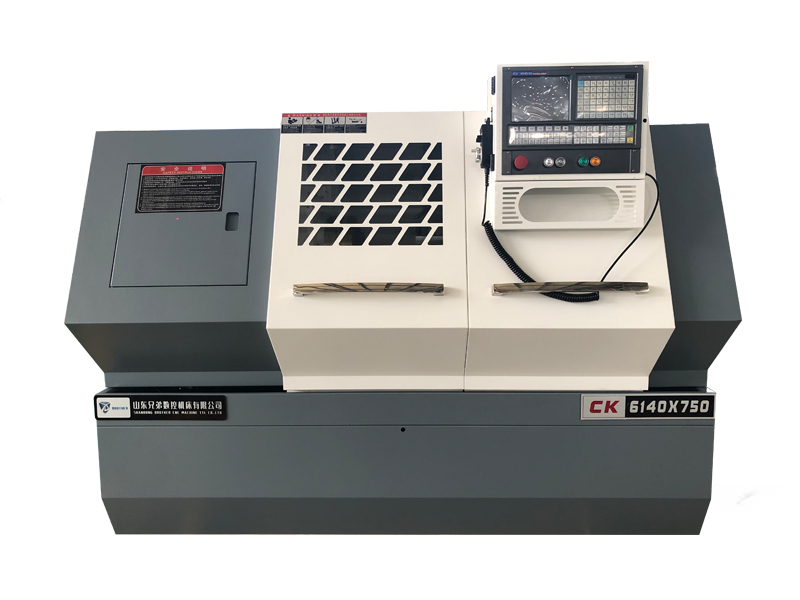

产品型号:CK6140-750
电动刀架:四工位电动刀架
电机功率:5.5
系统选配:可选配
机器重量:1680kg
外形尺寸:2060*1200*1500mm
24小时免费咨询电话18663200788
参数/型号 |
CK6140-750 |
CK6140-1000 |
CK6150 |
|
加工能力 |
床身上回转直径mm |
400 |
400 |
500 |
滑板上回转直径mm |
190 |
210 |
260 |
|
加工长度mm |
750/1000/1500 |
|||
床身宽度mm |
360 |
|||
行程 |
X轴行程mm |
180/200/250 |
||
Z轴行程 |
1080 |
|||
主轴 |
主轴转速范围r/min |
30-500-1800(高低2档)变频调速 |
||
主轴端部尺寸 |
C6或C8 |
|||
主轴内孔锥度 |
莫氏6号,公制52 |
|||
主轴通孔直径mm |
52或80 |
|||
刀架 |
刀具数量 |
4或6 |
||
刀柄尺寸 |
16*16 |
20*20 |
25*25 |
|
换刀时间sec |
≤2 |
|||
进给 |
X轴快速进给mm/min |
步进3000 伺服4000 |
||
Z轴快速进给mm/min |
步进4000 伺服6000 |
|||
每转切削进给量mm/r |
0.005-100 |
|||
精度 |
小设定单位mm |
0.001 |
||
重复定位精度mm |
0.01 |
|||
表面粗糙度 |
Ra1.6 |
|||
尾架 |
尾座套筒锥度 |
MT4或MT5 |
||
尾座套筒直径mm |
65 |
|||
尾座套筒行程mm |
130 |
|||
电机 |
主电机功率 KW |
5.5 |
5.5 |
7.5 |
X轴、Z轴伺服电机N.m |
4、6或5、7.5或根据客户要求 |
|||
机床外形尺寸(长*宽*高)mm |
750规格:2060*1200*1500 |
|||
1000规格:2360*1200*1500 |
||||
1500规格:2660*1200*1500 |
||||
净重 |
1680Kg |
1720KG |
1890KG |
|
数控系统 |
GSK980TDb、928TD-L系列 华中、凯恩帝、锐普德 等用户要求的其他数控系统 |
全封闭防护,滚珠丝杠,四工位电动刀架,自动润滑系统,电动冷却系统,手动自锁尾座,标配三爪手动卡盘,广州数控系统,全套技术资料,随机标准附件及工具。
根据客户加工工件不同可定制机床,系统可选配:日本FANUC,日本三菱,德国西门子,凯恩帝,华中等数控系统。用户可根据自己产品的特点选用变频调速,液压卡盘,液压尾座,电动卡盘等
